Одиночные излучатели

Лазерный диод с одним эмиттером представляет собой лазерный диод с простой структурой и только одним лазерным излучателем. Этот лазерный диод обычно состоит из pn-перехода и активного слоя и генерирует лазерный свет посредством инжекции тока. Лазерные диоды с одним эмиттером имеют небольшой размер, легкий вес и высокую эффективность и широко используются в различных областях, таких как оптическая связь, медицинское лечение, зондирование, хранение данных и т. д.

Лазерные диоды с одним излучателем — это тип лазерного диода, который имеет одну излучающую область, также известную как одиночный гребень, для излучения света и содержит только один лазерный диод в упаковке. Лазерные диоды с одним эмиттером представляют собой лазерные диоды с краевым-излучением, у которых область излучения на передней грани имеет форму широкой полосы с размерами, например, . 1мкм × 100 мкм.

К-монтированию

C-Маунт

F-Крепление

Лазерные диоды с одиночным излучателем доступны в ультрафиолетовом (УФ), фиолетовом, синем, красном и ИК-диапазоне. Выходная мощность варьируется от мВт на одномодовых лазерных диодах до ватт на многомодовых излучателях и VCSELS. На выбор предлагается множество различных пакетов, в том числе чип на подмонтированном COS, C-mount, F-mount, а также различные пакеты TO-can и HHL. Альтернативные длины волн и индивидуальные варианты упаковки могут быть разработаны в соответствии с вашими уникальными требованиями.

COS-лазерный диод

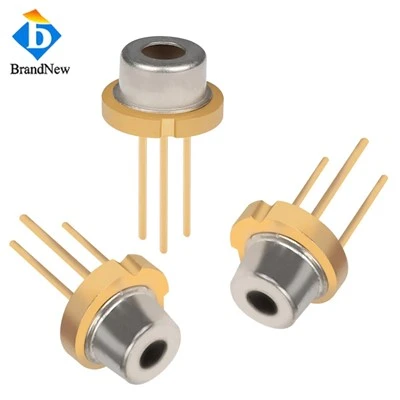

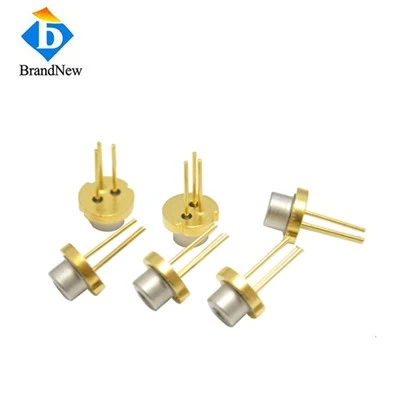

TO-CAN Лазерный диод

Лазерный диод с креплением C-

F-крепление лазерного диода

‌Основное различие между лазерным диодом с одним излучателем и лазерным диодом с одним стержнем заключается в режиме излучения и характеристиках луча. ‌

Режим излучения ‌

Лазерный диод с одним излучателем: этот тип лазерного диода создает одиночный луч, который обычно используется в приложениях, требующих высокой точности и высокого разрешения. Он имеет высокое качество луча, малый диаметр луча, небольшой угол расхождения и сильную фокусировку. ‌

Лазерный диод с одним стержнем: этот тип лазерного диода создает несколько лучей, которые обычно используются в приложениях, требующих равномерного нагрева большой площади. Режим луча у него сложный, качество луча относительно низкое, но однородность луча хорошая. ‌

Характеристики луча ‌

Лазерный диод с одним излучателем: качество луча чрезвычайно высокое, что подходит для применений, требующих высокой точности и высокого разрешения, таких как резка, сварка и маркировка в промышленном производстве. ‌

Лазерный диод с одним стержнем: хорошая однородность луча, что подходит для общих применений, требующих однородности качества луча и низкой стоимости, таких как лазерная резка, сварка и т. д. ‌

Сценарии применения ‌

Лазерный диод с одним эмиттером: широко используется в приложениях, требующих высокой точности и высокого разрешения, таких как волоконно-оптические системы связи, производство точных приборов и т. д. ‌

Лазерный диод с одним стержнем: подходит для общих применений, требующих однородного качества луча и низкой стоимости, таких как связь на коротких-расстояниях, обогрев больших-площадей и т. д. ‌

Таким образом, существуют значительные различия в режиме излучения и характеристиках луча между лазерными диодами с одним излучателем и лазерными диодами с одним стержнем, которые определяют их применимость в различных сценариях применения.

В комплект поставки лазерного диода с одним эмиттером в основном входит следующее:

‌ПОсылка‌:

«Корпус TO38 (3,8 мм)»: этот тип лазерного диода имеет небольшой размер и подходит для применений, требующих небольшого размера.

«Корпус TO18 (5,6 мм)»: немного больше по размеру, подходит для приложений, требующих средней выходной мощности.

«Корпус TO5 (9 мм)»: большего размера, подходит для применений, требующих более высокой выходной мощности.

«Пакет TO3». Этот пакет также относительно распространен и подходит для конкретных требований приложения.

‌C-mount, F-mount‌: эти пакеты подходят для конкретных оптических систем и имеют различный внешний вид и методы установки‌.

«Соотношение мощности и объема». Вообще говоря, чем больше объем упаковки, тем больше мощность лазерного диода. Поэтому при выборе пакета необходимо решить, какой пакет использовать, исходя из требований конкретного приложения.

Эти пакеты имеют свои особенности и подходят для различных сценариев применения и требований к питанию. Выбор правильного пакета имеет решающее значение для обеспечения производительности и стабильности лазерного диода.

Различные формы упаковки: лазерные диоды TO доступны в различных формах упаковки, таких как TO38, TO18, TO5 и TO3. Чем больше размер упаковки, тем больше мощность.

‌Wide power range‌: TO laser diodes range from low power to high power. Low-power laser diodes are usually used for power levels of 1 W or less, and the commonly used package is the TO-Can type, which is available in a 5.6 mm or 9 mm diameter base‌. For higher power laser diodes (>1 Вт) используется корпус ТО-3‌.

«Внутренняя структура»: лазерные диоды TO обычно включают в себя контрольный фотодиод для контроля выходного луча на задней поверхности лазерного диода для поддержания постоянного уровня мощности.

‌Широкие области применения‌: лазерные диоды TO хорошо работают при высокоскоростной-передаче данных, а частота их выходной модуляции может достигать нескольких гигагерц за счет модуляции тока возбуждения‌. Кроме того, они широко используются в таких областях, как лидар и датчики, поскольку их миниатюризация, низкая стоимость и высокая производительность упрощают проектирование систем и повышают надежность.

«Технические преимущества»: лазерные диоды TO обладают высокой когерентностью и монохроматичностью, что делает их превосходными в голографии и других приложениях, требующих высокой когерентности. Кроме того, они также обладают высокой оптической плотностью и крошечным размером пятна, что дает им значительные преимущества при фокусировке и обработке материалов.

Благодаря этим характеристикам лазерные диоды TO превосходно подходят для самых разных применений, от маломощного оборудования связи до мощных-промышленных приложений, с уникальными преимуществами и сценариями применения.

К основным особенностям лазерных диодов F-Mount относятся их оптические свойства, упаковка, сценарии применения и сравнение с другой упаковкой. ‌

Оптические свойства

Лазерные диоды с креплением F-имеют высокую когерентность и характеристики одной длины волны, что позволяет фокусировать их выходной сигнал в пятне с дифракционным{1}}ограниченным размером. Размер пятна зависит от длины волны лазера. Чем короче длина волны, тем меньше пятно, что особенно важно при хранении с высокой-плотностью. ‌

Упаковка

Лазерные диоды с креплением F-обычно упаковываются в крепление F-Mount. Эта упаковка подходит для различных применений, особенно тех, где требуется высокая-точность выравнивания. F-Комплекты для крепления обычно включают в себя резьбовой интерфейс для удобной стыковки с оптическими системами. ‌

Сценарии применения

Лазерные диоды с креплением F-Mount подходят для применений, требующих высокой-точности выравнивания и высокой-выходной мощности. Благодаря своей высокой когерентности и одноволновым характеристикам они широко используются в оптических измерениях, лазерной обработке, приборах для научных исследований и других областях. ‌

Сравнение с другими формами упаковки

По сравнению с лазерными диодами в других формах упаковки лазерные диоды с креплением F-Mount имеют преимущества по оптическим характеристикам и удобству установки. Например, по сравнению с упаковкой TO-Can, упаковка F-Mount обеспечивает более высокую точность выравнивания и более стабильную выходную мощность. Кроме того, упаковка F-Mount обычно содержит больше механизмов настройки для адаптации к различным требованиям приложений.

Таким образом, лазерные диоды с креплением F-Mount хорошо зарекомендовали себя в оптической и промышленной областях благодаря своей высокой когерентности, одноволновым характеристикам, точной форме корпуса и широкому спектру сценариев применения.

‌ К основным особенностям лазерных диодов C-Mount относятся высокая мощность, подходящая для мощных-лазерных диодов, сложная конструкция, включающая такие компоненты, как линзы, регулировка фокуса и аксессуары‌‌.

Подробные характеристики

‌Высокая мощность‌: Конструкция корпуса C-Mount выдерживает более высокую мощность и подходит для сценариев применения, требующих высокой выходной мощности.

‌Сложная структура‌: комплект крепления C-Mount содержит такие компоненты, как объективы, средства регулировки фокуса и аксессуары, что делает его структуру относительно сложной, но обеспечивает больше функций и гибкости.

‌Подходит для мощных-лазерных диодов‌. Благодаря способности выдерживать высокую мощность пакет C-Mount особенно подходит для мощных-лазерных диодов и может удовлетворить потребности приложений с высокой-мощностью.

Сценарии применения

Благодаря высокой мощности и сложной конструкции лазерные диоды с креплением C-Mount широко используются в сценариях, требующих высокой выходной мощности, таких как промышленная обработка, медицинское оборудование, приборы для научных исследований и т. д.‌

‌Лазерные диоды с одним эмиттером могут быть оснащены линзой FAC. ‌

Свет, излучаемый мощным-лазерным диодом, имеет эллиптическую форму с большим углом расхождения, называемым быстрой осью, и малым углом расхождения, называемым медленной осью.

Линзы FAC используются для эффективной коллимации больших углов расхождения через линзы. У нас есть опыт клиентов, использующих их в промышленных лазерах, лазерах накачки для оптической связи, оптических усилителях и автомобильных лидарах.

Линзы FAC (быстрая-осевая коллимационная линза) в основном используются для коллимации луча, излучаемого лазерными диодами. Линзы FAC, особенно в мощных лазерных диодах, могут эффективно уменьшить угол расхождения по быстрой оси и улучшить направленность и коллимацию луча. секс. Такие линзы обычно используются в таких приложениях, как промышленные лазеры, лазеры накачки для оптической связи, оптические усилители и автомобильные LiDAR‌.

В частности, линза FAC делает луч, излучаемый лазерным диодом, более концентрированным за счет эффективной коллимации большего угла расхождения, уменьшая рассеяние и потери луча во время передачи, тем самым улучшая общую производительность и эффективность системы. Добавление линзы FAC к одному-лазерному диоду может значительно улучшить качество луча и подходит для применений, требующих высокой направленности и малого угла расхождения.

Лазерный диод с одним эмиттером — это полупроводниковое устройство, которое преобразует электрическую энергию непосредственно в лазерный свет. Он имеет небольшой размер, высокую эффективность и быструю скорость отклика и широко используется во многих областях. ‌

Оптоволоконная-оптическая связь

Лазерный диод с одним эмиттером играет ключевую роль в оптоволоконной-оптической связи, поскольку он может излучать монохроматический и высококогерентный лазерный луч, который подходит для передачи данных на-дальние расстояния и с высокой-скоростью. Основные области применения включают передатчик в оптоволоконной-оптической линии связи центров обработки данных и телекоммуникационных сетях, а также передачу оптического сигнала по оптоволокну-в--домашнюю технологию (FTTH).

Лазерная печать и сканирование

Лазерный диод с одним эмиттером является важным компонентом лазерных принтеров и сканеров штрих-кода. В лазерных принтерах лазерный луч сканирует барабан переноса изображений, создавая электростатическое изображение, которое притягивает тонер для печати на бумаге; в сканерах штрих-кода лазер сканирует штрих-код для декодирования информации, что широко используется в сферах розничной торговли, логистики и промышленной автоматизации.

Медицинское оборудование

В медицинской сфере лазерные диоды с одним излучателем используются в офтальмохирургии, стоматологическом лечении и лечении кожи, например, в операциях по коррекции зрения, удалении рубцов и т. д. Кроме того, они также используются для биосенсорства для определения биологических показателей, таких как уровень сахара в крови и кислород в крови.

Промышленная переработка

Лазерный диод с одним излучателем используется для точной резки, сварки, штамповки и гравировки в промышленной обработке. По сравнению с традиционными механическими методами лазерная обработка имеет более высокую точность и эффективность и подходит для тонкой обработки таких материалов, как металлы и пластмассы.

Средний срок службы лазерного диода с одним эмиттером превышает 10 000 часов‌, а срок службы некоторых высококачественных-продуктов может даже достигать более 20 000 часов. Это число рассчитывается на основе момента времени, когда выходная оптическая мощность впервые снижается при непрерывном использовании.

К основным факторам, влияющим на срок службы лазерных диодов, относятся материалы и процессы, условия использования и т. д. Высококачественные-материалы и отличные производственные процессы могут значительно увеличить срок службы лазерного диода, в то время как высокая температура, влажность, чрезмерный ток, чрезмерная мощность и длительная-непрерывная работа могут сократить срок службы лазерного диода‌.

Для продления срока службы лазерного диода можно принять следующие меры:

Контролируйте ток и мощность‌, чтобы не превысить номинал лазерного диода.

«Поддерживайте стабильную рабочую температуру» и избегайте перегрева или низких температур.

Предотвратите впитывание влаги, воздействие яркого света или чрезмерной вибрации.

Путем всестороннего рассмотрения материалов, процессов, условий использования и других факторов, а также принятия разумных методов использования и обслуживания можно эффективно продлить срок службы и эффективность работы лазерных диодов.

Поддержите приложения в области накачки твердотельного-лазера, термообработки, обороны, медицины и научных исследований с помощью этих уникальных источников с одиночным излучателем высокой мощности. Используйте MOPA и диодные лазеры с внешним резонатором, используя мощные-одномодовые-конусные усилители. Используйте многорежимные одиночные излучатели для-накачки твердотельных лазеров, обороны и медицины.

Brandnew Technology, один из ведущих производителей и поставщиков диодных лазеров в Китае, имеет профессиональную фабрику, которая производит высококачественные лазерные диоды с одним излучателем и продает их по конкурентоспособной цене. Добро пожаловать на оптовую продажу нашей продукции, произведенной в Китае.
