Оптоволоконное соединение



Лазерный диод с оптоволокном — это технология, которая соединяет лазерные диоды с оптическими волокнами и используется для передачи лазерной энергии от лазерных диодов к оптическим волокнам для передачи. Эта технология сочетает в себе миниатюризацию и высокую эффективность лазерных диодов с гибкостью и возможностью передачи данных на большие расстояния оптических волокон, преодолевая ограничения, связанные с необходимостью размещения традиционных лазеров там, где они используются. Процесс соединения лазерного диода с оптическим волокном заключается в использовании ряда оптических элементов (линз), которые помогают точно подобрать и выровнять диаметр сердцевины оптического волокна, чтобы соединить лазер, излучаемый лазерным диодом, с оптоволоконной линией для передачи. Поскольку лазер, излучаемый лазерным диодом, является расходящимся, пятно с нулевым расстоянием также намного больше диаметра сердцевины оптического волокна, поэтому для уменьшения потерь необходима линза. Лазерный диод с волоконной связью широко используется в различных сценариях, где требуются источники лазерного света, такие как обычные источники накачки для волоконных лазеров или твердотельные лазеры, портативное лазерное косметическое оборудование и т. д. Благодаря передаче по оптоволокну может быть решена проблема изменения направления лазера из-за его сильной коллимации, а также уменьшен вес портативного устройства.

2 контакта

14-контактная бабочка

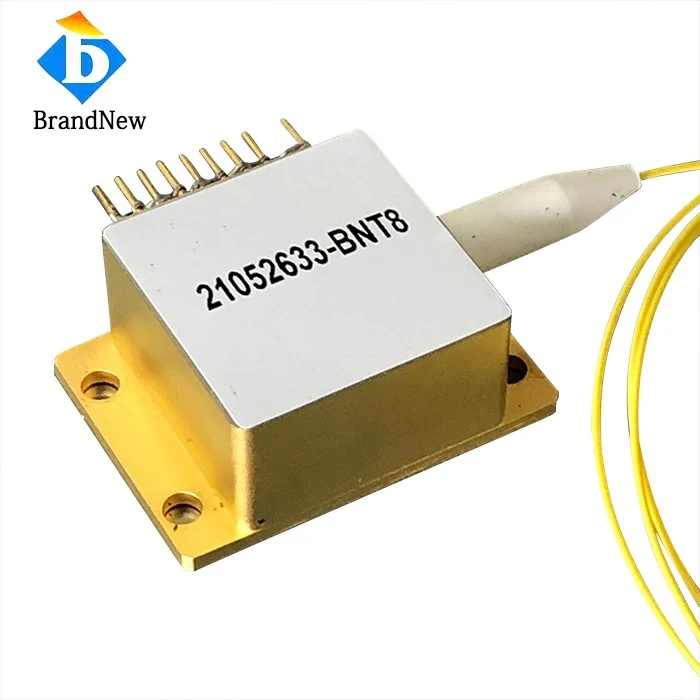

Мульти-контакты

Brandnew поставляет оптоволоконные лазерные диоды, использующие профессиональную технологию связи, которые обладают множеством преимуществ, например, компактным дизайном, стабильной выходной мощностью, высокой мощностью, высокой эффективностью и удобной упаковкой. Точная механическая обработка и тщательное выравнивание всех оптических элементов внутри модуля позволяют соединить луч в оптическое волокно. Доступен в широком диапазоне длин волн (375-1940 м), с выходной мощностью от милливатт до киловатт при диаметре волокна от 50 мкм и выше. Многочисленные функции, включая настройки сужения линии и стабилизации длины волны, а также возможности мониторинга.

Свет, выходящий из волокна, имеет круговой и равномерный профиль интенсивности.

Это позволяет расположить лазерные диоды и радиатор на удалении от места использования лазерного света.

Неисправные диодные лазеры с оптоволоконной-связью можно легко заменить, не меняя настройки устройства, в котором используется свет.

Оптоволоконные-устройства можно легко комбинировать с другими оптоволоконными-компонентами.

Многомодовый лазерный диод с оптоволокном

Лазерный диод со стабилизированной длиной волны и оптоволокном

Одномодовый лазерный диод с оптоволокном

‌Лазерный диод с оптоволокном — это технический продукт, который соединяет лазерный диод с оптическим волокном. Он используется для передачи лазерной энергии от лазерного диода к оптическому волокну для передачи. Эта технология сочетает в себе миниатюризацию и высокую эффективность лазерного диода с гибкостью и возможностью передачи данных на большие расстояния оптических волокон, преодолевая ограничения традиционного использования лазера.

Принцип работы волоконного лазерного диода в основном включает в себя генерацию лазера, передачу по оптоволокну, механизм связи и контроль качества луча. Лазерный диод — это устройство со структурой полупроводникового материала, которое обеспечивает усиление света при соответствующих внешних условиях (например, при подаче тока) и в конечном итоге выдает лазерный свет высокой-яркости и высокой-когерентности. В качестве среды передачи лазера оптическое волокно имеет значительные преимущества, такие как низкие потери, высокий коэффициент пропускания и устойчивость к электромагнитным помехам. Линза может точно фокусировать луч лазерного диода на сердцевину оптического волокна, тем самым обеспечивая эффективную передачу оптических сигналов.

Лазерный диод с волоконной связью широко используется в резке, накачке, косметологии, научных исследованиях, воздействии LDI и других областях. Он может передавать лазер в удаленное место для использования, что делает конец источника света более легким и более подходящим для портативного использования. Кроме того, лазерный диод или модули с оптоволоконной связью могут эффективно возбуждать рабочие материалы и повышать эффективность работы, не занимая слишком много внутреннего пространства.

‌Причина, по которой лазерный диод необходимо коллимировать перед соединением волокна, заключается в повышении эффективности соединения и качества луча. Под коллимацией подразумевается регулировка луча, излучаемого лазерным диодом, до меньшего угла расхождения с помощью волоконного коллиматора для лучшего взаимодействия с волокном. Коллимация может значительно повысить эффективность связи, уменьшить потери энергии света и улучшить качество луча.

Причины коллимации лазерного диода в основном включают следующие аспекты:

Повышение эффективности связи: коллимация может гарантировать, что луч, излучаемый лазерным диодом, будет лучше совмещен с приемной торцевой поверхностью волокна, тем самым повышая эффективность связи. Улучшение эффективности связи означает, что больше световой энергии эффективно передается в оптическое волокно, уменьшая потери энергии.

Улучшите качество луча: коллимированный луч имеет меньший угол расхождения, что означает, что луч может сохранять лучшую направленность и фокус во время передачи, тем самым улучшая качество луча. Это важно для приложений, требующих лучей высокой-точности.

Уменьшите потери при передаче: коллимированный луч может более эффективно использовать пропускную способность оптического волокна, уменьшая потери при передаче, вызванные расхождением луча. Это особенно важно при передаче-на большие расстояния, чтобы обеспечить стабильность и надежность сигнала.

В частности, процесс коллимации обычно осуществляется с помощью волоконных коллиматоров — метода, при котором торцевая поверхность оптического волокна совмещается с коллиматором. Функция коллиматора состоит в том, чтобы отрегулировать торцевую поверхность излучения оптического волокна так, чтобы она соответствовала направлению луча лазерного диода, гарантируя, что луч может войти в оптическое волокно с наименьшим углом расхождения. Этот процесс требует точной регулировки положения и угла волоконного коллиматора для обеспечения оптимального выравнивания луча и эффективности связи.



Выход лазерного диода в свободном пространстве — это технология, которая использует световые волны для распространения в свободном пространстве (например, в атмосфере и вакууме) для передачи информации. Он передает модулированные световые сигналы через передатчик, распространяется в свободном пространстве, принимается и демодулируется приемником для передачи информации. Средой передачи пространственной оптической связи является свободное пространство, включая атмосферу и вакуум. Этот метод передачи не требует физических носителей, но на него сильно влияет окружающая среда, например, атмосферные возмущения и погодные условия. Что касается дальности передачи и защиты от-помех, дальность передачи выходного сигнала лазерного диода в свободном пространстве обычно невелика, ограничена атмосферными условиями и чувствительностью приемника, но теоретически может обеспечить очень широкую полосу пропускания. Что касается сценариев применения, выход лазерного диода в свободном космосе в основном используется в особых условиях, таких как спутниковая связь, исследование дальнего космоса и связь с дронами.

Запросите ценовое предложение сейчас







Выход лазерного диода с оптоволокном — это технология, которая использует световые волны для распространения по оптическим волокнам для передачи информации. Оптические волокна обычно изготавливаются из кварцевого стекла или пластика. Благодаря принципу полного внутреннего отражения в оптических волокнах оптические сигналы многократно отражаются внутри оптических волокон, тем самым обеспечивая передачу на большие-расстояния. Волоконный коллиматор — оптический элемент, используемый для ввода и вывода. Он преобразует расходящийся свет, передаваемый по оптическому волокну, в параллельный свет (гауссовский луч) через переднюю-выпуклую линзу, так что свет подается в необходимое устройство с максимальной эффективностью или принимает оптический сигнал с максимальной эффективностью. Дальность передачи выходного сигнала лазерного диода с оптоволокном может достигать сотен километров или даже больше, в зависимости от качества оптического волокна и технологии усиления сигнала. Кроме того, оптоволоконная связь обладает сильной защитой от-помех и стабильной передачей. Выход лазерного диода с оптоволокном широко используется в сетях фиксированной или мобильной связи, таких как телекоммуникационные сети, Интернет и кабельное телевидение.

Запросите ценовое предложение сейчас





С точки зрения дальности передачи и защиты от-помех, дальность передачи выходного сигнала лазерного диода в свободном пространстве обычно невелика и ограничена атмосферными условиями и чувствительностью приемника, но теоретически она может обеспечить очень широкую полосу пропускания. Дальность передачи выходного сигнала лазерного диода с оптоволокном может достигать сотен километров или даже больше, в зависимости от качества оптического волокна и технологии усиления сигнала. Кроме того, оптоволоконная связь обладает сильной защитой от-помех и стабильной передачей.

Что касается сценариев применения, выход лазерного диода в свободном космосе в основном используется в особых условиях, таких как спутниковая связь, исследование дальнего космоса и связь с дронами. Выход лазерного диода с оптоволокном широко используется в сетях фиксированной или мобильной связи, таких как телекоммуникационные сети, Интернет и кабельное телевидение.

Ключом к продлению срока службы-лазерного диода с оптоволокном является правильное использование и обслуживание. Лазерные диоды с волоконной-связью — это технический продукт, который передает лазерную энергию лазерного диода в оптическое волокно. На их срок службы влияет множество факторов, включая рабочую среду, контроль температуры и меры защиты во время использования.

Прежде всего, поддержание подходящей рабочей среды является важным фактором продления срока службы волоконного лазерного диода. Лазерный диод очень чувствителен к температуре, а чрезмерно высокие температуры ускоряют старение устройства, поэтому для контроля температуры необходим охладитель. После включения охладителя убедитесь, что поток воды плавный и не содержит пузырьков, чтобы избежать повреждения лазерной трубки пузырьками.

Во-вторых, регулярный осмотр и техническое обслуживание оборудования также являются необходимыми мерами. Эти меры могут эффективно продлить срок службы лазерной трубки, включая проверку правильности работы потока воды и защиты от воды, наличие мусора вокруг высоковольтного разъема или слишком близко к металлу, а также предотвращение замерзания охлаждающей воды в условиях низкой-температуры.

Кроме того, разумное использование и избежание чрезмерных нагрузок также являются ключом к продлению срока службы волоконно-оптического лазерного диода. Во время использования следует соблюдать осторожность и не превышать максимальную мощность и ток, указанные для оборудования, чтобы избежать преждевременного старения устройства из-за чрезмерной нагрузки.

Наконец, соблюдение правильных процедур установки и эксплуатации также является основой обеспечения долгосрочной-стабильной работы волоконно-оптического лазерного диода. Правильная установка может уменьшить ущерб, вызванный неправильной эксплуатацией, а соблюдение процедур эксплуатации поможет избежать сбоев оборудования, вызванных неправильной эксплуатацией.

Форма выходного луча оптического волокна обычно зависит от типа волокна и конкретного применения. ‌ Форма выходного луча оптического волокна может быть много-модовой или одномодовой-модовой. Конкретные формы включают круглую, эллиптическую и т. д., в зависимости от конструкции и условий использования оптического волокна.

Тип волокна оказывает существенное влияние на форму луча. Форма луча «многомодового волокна» обычно более расходится, поскольку свет в многомодовом волокне распространяется по разным путям, создавая несколько мод. Эти моды приведут к более быстрому распространению луча во время распространения, и форма луча будет более сложной. Напротив, одномодовое оптоволокно позволяет распространяться только одной моде, поэтому форма луча более сконцентрирована, а расстояние распространения больше, что делает его подходящим для приложений, требующих передачи на большие-расстояния.

На форму луча, выходного оптического волокна, также влияют конструкция волокна и условия использования. Например, технология соединения волокон может придать световому лучу, выходящему из волокна, круглую или другую конкретную форму для удовлетворения различных требований применения. Регулируя числовую апертуру волокна и длину волны передачи, можно оптимизировать фокус и форму луча. Кроме того, распределение показателя преломления оптического волокна также будет влиять на режим распространения и форму светового луча. Волокно со ступенчатым показателем преломления и волокно с градуированным показателем преломления имеют разную передачу луча‌.

Основное различие между одномодовым лазерным диодом с волоконной связью и многомодовым лазерным диодом с волоконной связью заключается в различных типах оптических волокон, которые они поддерживают. Одномодовый лазерный диод с волоконной связью подходит для одномодовых оптических волокон, а многомодовый лазерный диод с волоконной связью подходит для многомодовых оптических волокон.

Характеристики одномодовых лазерных диодов с волоконной связью включают в себя:

Адаптивность типа волокна: одномодовый лазерный диод с волоконной связью специально разработан для одномодовых оптических волокон, которые имеют небольшой диаметр модового поля и диаметр сердцевины, обычно от 8 до 10 микрон, и могут передавать одну оптическую моду с большой полосой пропускания и большим расстоянием передачи.

Характеристики передачи: одномодовый лазерный диод с волоконной связью может поддерживать целостность мод оптических сигналов и снижать потери при передаче, а также подходит для -высокоскоростных- оптоволоконных систем связи на большие расстояния.

Сценарии применения: Благодаря превосходным характеристикам передачи одномодовых лазерных диодов с оптоволокном они широко используются в областях оптических измерений и испытаний, таких как городские сети и магистральные сети, где требуется высокая точность и высокая стабильность.

Характеристики многомодового лазерного диода с волоконной связью включают в себя:

Адаптивность к типу волокна: многомодовый лазерный диод с волоконной связью подходит для многомодового волокна, которое имеет больший диаметр сердцевины, обычно от 50 до 400 микрон, и может передавать несколько мод света.

Характеристики передачи. Хотя многомодовый лазерный диод с оптоволокном имеет низкую стоимость производства и его легко подключить, он подходит для систем оптоволоконной связи на коротких-расстояниях и низкой-скорости. Однако из-за передачи нескольких световых мод могут возникнуть такие проблемы, как дисперсия мод, что приводит к снижению качества сигнала.

Сценарии применения: Многомодовый лазерный диод с оптоволокном больше подходит для систем оптоволоконной связи на короткие-низкие-расстояния, например локальные сети.

Таким образом, основное различие между одномодовым лазерным диодом с волоконной связью и многомодовым лазерным диодом с волоконной связью заключается в том, что они поддерживают разные типы оптических волокон. Одномодовый лазерный диод с оптоволокном подходит для -высокоскоростных- оптоволоконных систем связи, а многомодовый лазерный диод с оптоволокном подходит для коротких-низкоскоростных- оптоволоконных систем связи.

Технология стабилизации длины волны лазерного диода с оптоволокном — это технология, которая гарантирует, что длина волны света, излучаемого лазерным диодом, остается стабильной. ‌ За счет блокировки длины волны можно гарантировать, что выходная длина волны лазера останется неизменной в определенном диапазоне и не будет зависеть от факторов окружающей среды, таких как изменения температуры.

Технология стабилизации длины волны лазерных диодов с волоконной связью в основном основана на объемной брэгговской решетке (VBG) и других связанных технологиях. VBG снижает чувствительность к температуре окружающей среды и вибрации за счет отражающей объемной брэгговской решетки (R-VBG), тем самым достигая стабильности длины волны и сжатия ширины линии мощных-полупроводниковых лазеров. Эта технология выбирает механизм обратной связи таким образом, что световая волна, излучаемая каждым блоком во внешней полости лазерной матрицы, выборочно подается обратно в соседний блок, тем самым достигается фазовая синхронизация внешнего резонатора лазерной матрицы, что значительно улучшает качество и стабильность выходного луча. ‌Стабилизация длины волны широко используется, особенно в приложениях, требующих высокой точности и стабильности. Например, в лазерной обработке, медицинских приложениях и системах связи лазерный диод со стабилизацией длины волны может обеспечить более надежную и стабильную работу, гарантируя стабильную работу системы и высокое-качество продукции. Кроме того, технология стабилизации длины волны также используется в системах оптоволоконной связи для обеспечения стабильности и надежности передачи сигнала.

TEC (термоэлектрический охладитель) в волоконно-оптическом лазерном диоде в основном используется для контроля температуры лазера и обеспечения стабильной работы лазера. TEC поддерживает ключевые параметры, такие как длина волны лазера, оптическая мощность и эффективность, в заданном диапазоне, регулируя температуру, тем самым улучшая общую производительность и надежность системы.

‌Фотодиод в волоконно-оптическом лазерном диоде в основном используется для приема и обнаружения оптических сигналов, а также для обеспечения сигналов управления с обратной связью. Фотодиод используется для приема оптических сигналов, передаваемых по оптическим волокнам, и преобразования их в электрические сигналы. Это преобразование основано на фотоэлектрическом эффекте, то есть энергия фотонов возбуждает электронные переходы для генерации тока, тем самым реализуя детектирование оптических сигналов. ‌ Посредством обнаруженного оптического сигнала фотодиод может обеспечить сигнал обратной связи для управления выходной мощностью и стабильностью лазерного диода. Это помогает обеспечить качество и эффективность лазерной продукции. ‌

‌Термистор в волоконно-оптическом лазерном диоде в основном используется для контроля температуры и защиты. ‌ В качестве датчика температуры термисторы могут контролировать температуру лазерных диодов, чтобы гарантировать, что они работают в нормальном диапазоне рабочих температур, и запускать механизмы защиты, когда температура слишком высока, чтобы предотвратить повреждение оборудования‌

Красный прицельный луч оптоволоконного лазерного диода в основном используется для указания фокуса, помогая регулировать путь передачи лазера и точное позиционирование.

К основным преимуществам съемного оптоволокна в лазерном диоде относятся простота обслуживания и замены, повышенная гибкость и срок службы оборудования. ‌

Во-первых, съемная конструкция оптоволокна делает обслуживание и замену более удобными. Когда оптическое волокно повреждено или требует модернизации, пользователь может легко снять оптическое волокно для замены без необходимости сложного ремонта всего устройства, экономя время и средства. ‌

Во-вторых, такая конструкция повышает гибкость оборудования. Поскольку оптическое волокно можно отсоединить, пользователи могут выбирать различные типы или характеристики оптического волокна в соответствии с требованиями различных приложений без необходимости приобретать все устройство, что особенно полезно в случаях, когда сценарии использования различаются. ‌

Наконец, разъемная конструкция оптоволокна также способствует увеличению срока службы оборудования. Регулярная замена оптического волокна позволяет избежать влияния старения или повреждения оптического волокна на работу всей системы, тем самым продлевая срок службы оборудования. ‌

Brandnew Technology, один из ведущих производителей и поставщиков диодных лазеров в Китае, имеет профессиональную фабрику, которая производит высококачественный волоконный диодный лазер, волоконный диод, волоконный лазер, многомодовый волоконный лазер, одномодовый волоконный лазер и продает по конкурентоспособной цене. Добро пожаловать на оптовую продажу нашей продукции, произведенной в Китае.
