Горизонтальный многослойный лазерный диод

Комплект лазерных диодов, также называемый матрицей лазерных диодов, состоит из нескольких линеек лазерных диодов, при этом каждая лазерная линейка имеет несколько излучателей, генерирующих лазерные лучи. Пакеты лазерных диодов могут обеспечивать более высокую выходную мощность, чем одиночные диодные линейки. Кроме того, объединение нескольких планок позволяет реализовать модульный подход к масштабированию мощности в диапазоне нескольких киловатт. Эта модульность обеспечивает гибкость масштабирования лазерного стека до требуемого уровня мощности при заданной центральной длине волны, предлагая значительные преимущества и гибкость по сравнению с обычными твердотельными лазерами.

Пакеты лазерных диодов имеют значительно улучшенный размер, вес и коэффициент энергоэффективности, что обеспечивает значительно более высокую пиковую мощность и яркость по сравнению с традиционными волоконными и твердотельными лазерными системами. Это делает их пригодными для портативных устройств и устройств с высокой мощностью. Кроме того, к диодному блоку можно прикрепить оптику формирования луча для формирования луча и коллимационные линзы для фокусировки отдельных выходных лучей в один выходной луч высокой мощности (как в диодных лазерах прямого действия). Оптику можно выбрать для коллимации выходного сигнала как по быстрой, так и по медленной осям, а также для формирования светового луча в области, линии или пятна, в зависимости от потребностей приложения. Одним из недостатков является то, что для стеков с массивами отдельных излучателей обычно требуется множество микролинз для объединения выходных сигналов в один луч. Это может усложнить систему, уменьшив ее мобильность и надежность. Лазерный свет, излучаемый диодными линейками, также может направляться в оптические волокна для передачи выходной мощности в одномодовые или многомодовые оптические волокна. Основное преимущество заключается в том, что, помимо конкуренции с твердотельными лазерами, многослойные лазерные диоды предлагают простой и компактный способ увеличения мощности. Таким образом, диодные стопки полезны для оптической накачки твердотельных лазеров, высоконаправленной энергии, медицинских применений и обработки материалов. Высокая пиковая мощность диодных стеков также полезна для осветителей дальнего действия, для которых может потребоваться расстояние распространения порядка километров. Чтобы достичь достаточного целевого излучения, несколько линеек лазерных диодов можно объединить с сотнями, даже тысячами отдельных излучателей.

Стеки лазерных диодов доступны в вертикальной или горизонтальной конфигурации и работают в непрерывном и импульсном режиме. Горизонтальные диодные стопки состоят из множества диодных лазерных линеек, расположенных рядом. Такое расположение обеспечивает более высокую выходную мощность и большую однородность луча, поскольку отдельные диоды можно индивидуально контролировать и регулировать. Для некоторых применений, таких как боковая накачка твердотельного лазера, когда требуется более высокая оптическая мощность, массив лазерных стержней упаковывается горизонтально.

Вертикальные диодные стопки состоят из множества диодных лазерных линеек, расположенных вертикально, каждая из которых работает последовательно. Такое расположение позволяет уменьшить занимаемую площадь и сделать более компактную конструкцию, но также ограничивает максимальную выходную мощность и может привести к меньшей однородности луча.

О горизонтальном многослойном лазерном диоде с водяным охлаждением:

Водоблоки — эффективное решение для охлаждения лазерных диодов, лабораторных инструментов, изделий медицинского назначения и рециркуляционных охладителей. Благодаря источнику охлаждающей жидкости, такой как водопроводная вода, жидкость циркулирует внутри полости водоблока, эффективно поглощая тепло от ТЭО или электронных компонентов. Вход и выход воды блока удобно расположены на одной стороне и оснащены двумя латунными штуцерами для шланга.

Эти горизонтальные многослойные лазерные диоды с водяным охлаждением представляют собой компактное, гибкое сочетание и высокую надежность. Доступна одиночная пиковая мощность 100 Вт, 200 Вт, 300 Вт и 500 Вт. Пиковая мощность одного лазерного диода с горизонтальным многоядерным лазерным диодом с водяным охлаждением может достигать 30 000 Вт, комбинации одной длины волны и нескольких длин волн не являются обязательными.

О горизонтальном многослойном лазерном диоде с кондуктивным охлаждением:

Диодные лазеры с кондуктивным охлаждением широко используются в твердотельных лазерах накачки. В ответ на тенденцию создания легких и миниатюрных модулей с кондуктивным охлаждением мы в BrandNewTech разработали такие структуры, как матрицы дуговых лазеров, массивы зональных лазеров и массивы кольцевых лазеров, чтобы удовлетворить потребности клиентов. Эти горизонтальные многослойные лазерные диоды с кондуктивным охлаждением обладают компактной структурой, гибкой конфигурацией и высокой надежностью. Пиковая мощность горизонтального лазера с кондуктивным охлаждением одного стержня составляет 100, 200, 300 и 500 Вт. Пиковая мощность одного лазера с горизонтальным многоядерным лазерным диодом с кондуктивным охлаждением может достигать 30000Вт, также доступны одноволновые и многоволновые комбинации. Наши лазерные стержни упакованы в золотую олово для обеспечения высокой надежности.

Коллиматоры быстрой оси (FAC) — это компактные высокопроизводительные асферические цилиндрические линзы, предназначенные для формирования луча или коллимации лазерных диодов. Асферическая цилиндрическая конструкция коллиматоров быстрой оси (FAC) и высокая числовая апертура обеспечивают равномерную коллимацию всего выходного сигнала лазерного диода, сохраняя при этом высокое качество луча. Коллиматоры с быстрой осью имеют пропускание более 99% в указанном спектральном диапазоне и доступны с различными фокусными расстояниями. Коллиматоры с быстрой осью (FAC) По сравнению с обычными лазерами, характеристики наведения света улучшаются на 25 %, а однородность света — на 20 %.

В нашем новом диодном лазерном аппарате для эпиляции используется современная технология сжатия по быстрой оси (FAC). Это гарантирует, что выходная мощность машины выше, чем у обычных лазеров.

Так называемые линзы с коллимацией по быстрой оси (FAC) компенсируют астигматизм, создаваемый PLD с краевым излучением, тем самым гарантируя, что как можно больше фотонов достигнет цели. Оптика и лазерные диоды точно смонтированы в корпусе.

Изделия со встроенными линзами FAC в основном используются в лазерных дальномерах (LRF). Точность этих систем зависит от того, как можно больше фотонов достигнет цели и отразится обратно в детектор — лавинный фотодиод (ЛФД). Для достижения этого луч, сфокусированный линзой FAC, требует более низкой выходной мощности. Это позволяет разрабатывать меньшие по размеру и более энергоэффективные LRF без ущерба для надежности измерений.

Горизонтальный лазерный луч из модуля суммирования LD фокусируется в пятнах, прямоугольниках или линиях через призмы и линзы, что приводит к высокой плотности энергии, которую можно оптимизировать для применения в дерматологии/эстетике, зондировании, обороне и обработке материалов, например в металлообработке. , сварка, термообработка и маркировка.

Медицинское и эстетическое применение: горизонтальный стек Лазерные диодные матрицы являются ключевыми компонентами, используемыми в лазерной эпиляции, лазерной шлифовке кожи, уменьшении морщин, офтальмологии и фотодинамической терапии.

Освещение: горизонтальная стопка. Матрицы лазерных диодов могут производить высокоинтенсивный направленный свет с низкой расходимостью на большие расстояния. Это делает их идеальными для приложений визуализации на большие расстояния, таких как визуализация, машинное зрение и лидар.

Обработка материалов: области применения включают маркировку, гравировку, сварку пластмасс и абляцию.

Optical Pumping: horizontal stack Laser diode stacks can be used as pump sources to provide energy to gain media for amplification in solid-state laser (DPSSL), hybrid laser, or fiber laser systems. The advantages of laser diodes include the ability to operate at higher repetition rates, higher efficiency (>60%), а также значительно меньший размер и вес по сравнению с другими насосными решениями, такими как фонарики. Мы предлагаем широкий ассортимент горизонтальных диодных лазерных модулей с длиной волны от 2 до 13 в горизонтальных линиях, с работой CW или QCW.

Мы предлагаем широкий ассортимент горизонтальных диодных лазерных модулей с количеством горизонтальных линий от 2 до 13, с длинами волн CW или QCW. Эти чрезвычайно мощные массивы можно расположить рядом или по любой другой схеме, чтобы обеспечить максимальную плотность мощности, необходимую для боковой накачки твердотельных лазеров.

Кроме того, эти модули имеют водяное охлаждение и могут использоваться в конфигурациях твердотельных лазеров на диодах с боковой накачкой, расположенных по схеме «звезда». Возможность построения горизонтальных стеков в диапазоне длин волн от 630нм до 2200нм. Для широкого температурного применения. Он характеризуется высокой пиковой мощностью и широким температурным диапазоном применения.

Микроканальные лазеры с горизонтальной стопкой имеют близко расположенные лазерные излучатели, что позволяет точно нацеливаться на волосяные фолликулы с минимальным воздействием на окружающие ткани кожи. Преимущества: Точность: идеально подходит для небольших лечебных зон. Эффективность охлаждения: передовые системы уменьшают ожоги кожи и дискомфорт.

1. В соответствии с потребностями клиента можно использовать технологию пайки индием или пайкой золотом. Микроканальная горизонтальная стековая матрица обладает такими преимуществами, как высокая надежность, длительный срок службы, высокая эффективность фотоэлектрического преобразования, высокая стабильность, высокое качество луча, меньшая улыбка, узкая ширина линии и т. д.

2. Микроканальная горизонтальная стековая матрица имеет характеристики широкой длины волны и мощности: длины волн от 630 нм до 1940 нм, а также мощность от уровня ватт до непрерывной мощности 250 Вт и квазинепрерывной мощности 500 Вт.

3. Разнообразные формы упаковки продукции могут удовлетворить потребности различных клиентов, например, одиночная полоса, вертикальный штабелируемый массив, горизонтальный штабелируемый массив, двумерный массив и продукты для соединения полосовых волокон.

4. Клиенты могут выбрать быструю и медленную коллимацию по оси, фиксированную длину волны VBG, преобразование луча BTS, комбинацию лучей, гомогенизацию пятна, общую конструкцию лазерной головки и т. д. Преимуществами микроканальной горизонтальной стоп-матрицы являются низкий угол расхождения и высокая направленность. Горизонтальная матрица микроканалов представляет собой метод отвода тепла от линеек диодных лазеров. Горизонтальный массив микроканалов обеспечивает очень хороший эффект рассеивания тепла без каких-либо проблем с возгоранием. Обычно мы импортируем этот радиатор из Германии очень хорошего качества.

Варианты настройки продукта системы горизонтальных лазерных диодов включают выбор длины волны, разработку электронного драйвера, модификацию встроенного и программного обеспечения, механическое проектирование, подключение оптоволокна для лазерных диодов и лазерных модулей и многое другое.

Компания Brandnew Lasers имеет уникальные возможности для быстрого развития благодаря обширным характеристикам лазеров, а также собственным возможностям и опыту создания прототипов. В штаб-квартире Brandnew Lasers имеются центры исследований и разработок в области электроники и лазеров, механический цех с полным спектром услуг и большой запас компонентов.

Наша команда обладает гибкостью в разработке электронных и оптических систем, чтобы обеспечить лучшее решение для ваших спецификаций лазерной системы, чтобы максимизировать производительность и минимизировать затраты. Обладая обширным инженерным опытом, Brandnew может предоставить широкий спектр модулей по индивидуальному заказу, что делает его надежным партнером для промышленных и лабораторных объектов.

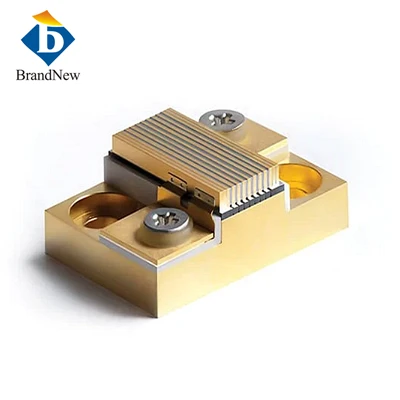

Горизонтальная многоуровневая матрица BrandNew может быть настроена с FAC или без нее, например, диодный лазер с горизонтальной матрицей с кондуктивным охлаждением, 808 нм, 200 Вт, диодный лазер с горизонтальной матрицей с кондуктивным охлаждением, 808 нм, 600 Вт, FAC, FAC, чтобы придать лучу более форму, мы также можем настроить горизонтальную многоуровневую матрицу для микроканал, такой как микроканальный диодный лазер с горизонтальной решеткой и мощностью 400 Вт, длина волны 792 нм. водяное охлаждение или кондуктивное охлаждение могут быть настроены по индивидуальному заказу, например, 808 нм, 480 Вт, горизонтальный диодный лазер с водяным охлаждением, 808 нм, 1500 Вт, диодный лазер с горизонтальной решеткой, 808 нм, 1600 Вт, диодный лазер с горизонтальной решеткой, 808 нм, 1600 Вт, 808 нм, 2000 Вт, диодный лазер с горизонтальной решеткой, 808 нм, 2 400 Вт Горизонтальный диодный лазер с кондуктивным охлаждением, 808 нм, 3000 Вт, горизонтальный диодный лазер с кондуктивным охлаждением, 808 нм, 4 800 Вт, диодный лазер с кондуктивным охлаждением, 808 нм, 100 Вт, горизонтальный многоуровневый диодный лазер с кондуктивным охлаждением, . Если вам нужен эффект CW или QCW, мы также можем настроить его для вас, например, 808-нм 200-Вт непрерывный лазер с горизонтальным стеком с водяным охлаждением, 808-нм 400 Вт QCW-лазер с горизонтальным стеком с кондуктивным охлаждением. Пусть каждая вещь отражает неповторимый стиль изделия! Наши настраиваемые продукты дают вам свободу выбора функции, материала и дизайна. Независимо от того, нужен ли он для проекта или для собственного использования, это единственный в своем роде выбор.
